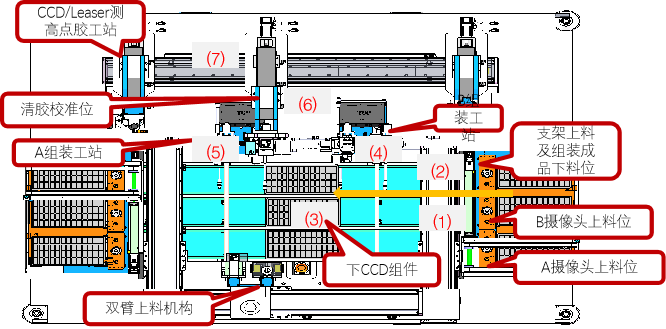

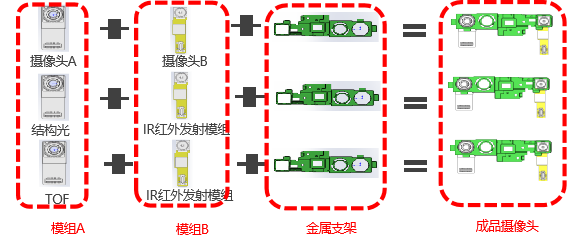

該設備用于紅外攝像頭成品與Projector的光軸平行度校準及其與支架的點膠和組裝工藝。
IR攝像頭拍攝chart圖，Projector投影并有IDS相機拍攝其投影。
1、金屬框&攝像頭模組的貼合相對位置精度： ±0.02mm
2、模組A&模組B的的相對角度精度： ±0.08°
3、模組A&模組B的光軸相對夾角度精度： 小于0.05°
4、膠滴與縫隙的位置精度： ±0.02mm
5、膠滴的一致性：99.8%
